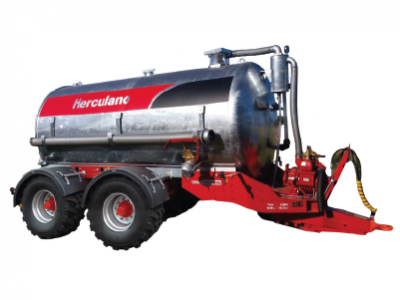

CH 1 EIXO

PRINCIPAIS CARACTERÍSTICAS:

  • Depósito galvanizado
  • Anteparas interiores anti balanço (≥ CH 5000) Porta traseira autoclave para limpeza
  • Dois tubos flexíveis com engates rápidos Válvulas de segurança
  • Descanso hidráulico (CH 8000)
  • Um dispersor fixo em leque
  • Indicador de nível tubular

Descrição

Características

De 3000 a 24000 litros, galvanizadas equipadas com diferentes modelos de compressores de palhetas ou lóbulos.
Nos modelos com maior capacidade podem equipar com braço lateral de enchimento, com ou sem acelerador de carga e no esvaziamento diferentes equipamentos de distribuição do líquido desde o simples leque, canhão dispersor às rampas de localização Vogelsang e localizadores Herculano podendo em alguns modelos equipar com enterrador/localizador de chorume com âncoras ou discos.

Lorem ipsum dolor sit amet, consectetur adipiscing elit. In dignissim erat placerat ex elementum, vestibulum rhoncus ipsum dapibus. Proin fermentum nibh id felis tempor, eget commodo metus molestie. Duis eget fringilla tortor. In mollis dolor sed eros tempus, a lacinia nulla ornare. Nam mi velit, fermentum eget vestibulum ac, porttitor sed tellus. Pellentesque dapibus sapien ac nunc vulputate, a lacinia eros interdum. Aenean dignissim rutrum nunc a varius. Vivamus nibh nibh, tincidunt sit amet dictum nec, auctor non ante. Nunc dapibus egestas scelerisque. Praesent eleifend feugiat neque quis porttitor. Duis nec odio ligula.

Especificações

ModeloCH3000CH4000CH5000CH5000 Roda Dupla
Tara (kg)1200137017201720
Capacidade (L)3100390051005100
Tanque galvanizadoSérieSérieSérieSérie
Comprimento tanque (mm)2700330033003300
Diâmetro tanque (mm)1260126014371437
Diâmetro da porta de homem (autoclave) (mm)1260126014371437
Indicador de nívelTubular Ø50Tubular Ø50Tubular Ø50Tubular Ø50
Adufas2 mecânicas traseiras2 mecânicas traseiras2 mecânicas traseiras2 mecânicas traseiras
Diâmetro Adufa Ø mm / “127/ 5″127/ 5″150 / 6″150 / 6″
Suporte de mangueirasSérieSérieSérieSérie
Válvulas de segurança (Pressão/Depressão)SérieSérieSérieSérie
Anteparas interiores anti balançonãonão22
Pré-instalação para braço de carganãonãonãonão
Misturador/agitador interno hidráuliconãoOpçãoOpção
Bomba – Compressor modelo / litros por minutoMEC 3000MEC 5000MEC 5000MEC 5000
RPM540540540540
CardanFusívelFusívelFusívelFusível
Dimensões
Comprimento total (mm)4520535053305330
Largura total (mm)2040182020152015
Altura total com rodas standard (mm)1950205022002200
Guarda-lamasSérieSérieSérieSérie
Tipo de EixoEixo SimplesEixo SimplesEixo SimplesEixo Simples
ChassiSobre chassiAutoportanteAutoportanteAutoportante
EixoQuadrado (mm) – (No pernos)60 – (6)70 – (6)70 – (6)70 – (6)
Travões300×60300×60300×60300×60
Via (mm)1500150016001700
DescansoMecânicoMecânicoMecânicoMecânico
Rodas standard11.5/80-15.3 14PR12.5/80-15.3 14PR400/60-15.5 14PRRD 7.50-16 12PR
Sistema de travagemMecânicoHidráulicoHidráulicoHidráulico
Tubos de sucção / Comprimento (m)2 x 3,02 x 3,32 x 3,32 x 3,3
Diâmetro dos tubos Ø (mm) / “127/ 5″127/ 5″150 / 6″150 / 6″
Dispersor em lequeSérieSérieSérieSérie
Lança com molaNão NãoNãoNãoNão
Iluminação standardSérieSérieSérieSérie
ModeloCH6000Roda Dupla CH6000CH7000CH8000 ES
Tara (kg)1850185019503020
Capacidade (L)6100610070008700
Tanque galvanizadoSérieSérieSérieSérie
Comprimento tanque (mm)3920392038004700
Diâmetro tanque (mm)1437143716001600
Diâmetro da porta de homem (autoclave) (mm)14371437950950
Indicador de nívelTubular Ø50Tubular Ø50Tubular Ø50Tubular Ø50
Adufas1 hid. traseira+ 1 mec. traseira1 hid. traseira+ 1 mec . traseira1 hid. traseira+ 1 mec . traseira1 hid. traseira+ 1 mec . traseira
Diâmetro Adufa Ø mm / “150 / 6″150 / 6″150 / 6″50 / 6″ (opção 200/8″
Suporte de mangueirasSérieSérieSérieSérie
Válvulas de segurança (Pressão/Depressão)SérieSérieSérieSérie
Anteparas interiores anti balanço2222
Pré-instalação para braço de carganãonãonãoSim
Preparação para Injetor de ChorumesnãonãonãoOpção
Rampa de espalhamento VogelsangnãonãonãoOpção
Elevador hidráuliconãonãonãoOpção
Misturador/agitador interno hidráulicoOpçãoOpçãoOpçãoOpção
Bomba – Compressor modelo / litros por minutoMEC 6500/6500MEC 6500/6500MEC 8000/8000MEC 8000/8000
RPM540540540540
CardanFusívelFusívelFusívelFusível
Dimensões
Comprimento total (mm)6015601561507150
Largura total (mm)2200217523102500
Altura total com rodas standard (mm)2230220025553100
Guarda-lamasSérieSérieSérieSérie
Tipo de EixoEixo SimplesEixo SimplesEixo SimplesEixo Simples
ChassiAutoportanteAutoportanteAutoportanteAutoportante
Eixo Quadrado (mm) – (No pernos)80 – (6)80 – (6)90 – (8)100 – (8)
Travões300×60300×60350×60400×80
Via (mm)1750175019001950
DescansoMecânicoMecânicoMecânicoHidráulico
Rodas standard435/50 R19,5RD 8.25-16 14PR385/65 R22,5550/60 – 22,5 16PR
TravãoHidráulicoHidráulicoHidráulicoHidráulico
Tubos de sucção / Comprimento (m)2 x 3,32 x 3,32 x 3,32 x 3,3
Diâmetro dos tubos Ø (mm) /”150 / 6″150 / 6″150 / 6″150 / 6″(opção 200/8″)
Dispersor em lequeSérieSérieSérieSérie
Lança com molaNãoNãoNãoSérie
Iluminação standardSérieSérieSérieSérie
Opções
Braço
Braço hidráulico 8″ /200mm (1 articulação) CH 8000 ES
Braço hidráulico 8″ /200mm (2 articulações) CH 8000 E
A celerador de carga 8” /200mmna curva ou na ponta do braço CH 8000 ES
Kit de Purga para o braço CH 8000 ES
Comando / distribuidor
Kit comando 3 funcionalidades
Kit comando 4 funcionalidades
Kit comando 5 funcionalidades
Kit comando 6 funcionalidades
Kit comando 7 funcionalidades
Kit comando 8 funcionalidades
Kit comando 9 funcionalidades
Kit comando 10 funcionalidades
Kit comando 11 funcionalidades
Kits comando com “load sensing” (por função)
Adufas
Adufa mecânica 4” /100mm
Adufa hidráulica simples efeito 4″ /100mm
Adufa hidráulica duplo efeito 4″ /100mm
Adufa mecânica 5” /127mm
Adufa hidráulica simples efeito 5″ /127mm
Adufa hidráulica duplo efeito 5″ /127mm
Adufa mecânica 6″ /150mm
Adufa hidráulica simples efeito 6″ /150mm
Adufa hidráulica duplo efeito 6″ /150mm
Adufa mecânica 8″ /200mm
Adufa hidráulica simples efeito 8″ /200mm
Adufa hidráulica duplo efeito 8″ /200mm
Troca de adufa mecânica para hidráulica
Pré-instalações
Pré-instalação cisterna para Vogelsang CH8000 ES
Pré-instalação cisterna para localizadores
Pré-instalação para agitador interno
Lanças e engates
Lança galvanizada
Lança com suspensão hidropneumática CH 8000 ES
Argolão fixo de bola flangeado CH 8000 ES
Argolão fixo flangeado CH 8000 ES
Argolão giratório flangeado CH 8000 ES
Acessórios
Caixa para ferramentas
Reservatório de água
Câmara + monitor 7″
Funil 6″/150mm CH 8000 ES
Funil 8″/200mm CH 8000 ES
Sistema de esvaziamento completo (vazio total)
Sistema de esvaziamento completo para localizadores (vazio total)
Agitador interno hidráulico (CH 5000 à 8000 ES)
Engate rápido de mangueiras
Inversor Hidráulico (pressão / depressão)
Kit incêndios c/ manga bomba garda com canhão
Kit incêndios c/ manga grupo moto bomba
Conjunto de mangueiras para Kit incêndios
Bebedouros
Iluminação
Iluminação LED
Pirilampo LED
Pirilampo standard
Cardans
Cardan semi-homocinético
Cardan duplo homocinético
Sistema GARDA
Sistema de jato dispersor GARDA com canhão hidráulico vertical e horizontal
Roda StandardOpções CH 3000
10,0/75-15,3
12,5/80-15,3
235/75 R17,5
Opções CH 4000
12,5/80-15 (14)10,0/75-15,3
11.5/80-15.3 14PR
235/75 R17,5
Opções CH 5000
400/60-15.5 14PR12,5/80-15,3
13,0/55-16
340/55-16
Opções CH 5000 Roda dupla
RD 7.50-16 12PR7.00-16 12PR
8.25-16 12PR
Opções CH 6000
435/50 R19,5 385/55 R19,5
400/60-15,5
445/45 R19,5
Opções CH 6000 Roda dupla
RD 8.25-16 14PR7.50-16 12PR
9.00-16 12PR
Opções CH 7000
385/65 R22,5435/50 R19,5
500/50-17
560/45 R22,5
Opções CH 8000
550/60 R22,5385/65 R22,5
435/50 R19,5
560/45 R22,5
Troca de bombas
MEC 5000
MEC 8000
MEC 6500
STAR 60
STAR 72
