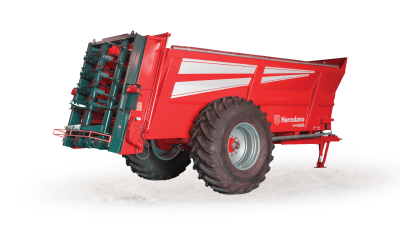

H-NAVInova caixa basculante!
H2RS
CARACTERÍSTICAS
● Caixa monocoque totalmente metálica (nos modelos ≥ H2RS9)
● 2 Rolos verticais sem-fim
● Velocidade da tomada de força TDF – 540 rpm (1000 rpm no modelo H2RS18)
● Grupo espalhador desmontável (de série para ≥ H2RS9)
● Indicadores abertura de porta e escada de acesso ao interior da caixa (de série para ≥ H2RS9)
● Lança com mola, com argolão flangeado giratório Scharmuller®, regulável em altura (de série para ≥ H2RS9)
● Porta hidráulica de série
● Esteira movida hidráulicamente
● Descanso hidráulico rebatível
● Cardan homocinético (de série para ≥ H2RS9)
● Iluminação LED (exceto para o modelo H2RS6)
● Dispositivos de segurança, iluminação e sinalização de acordo com a legislação em vigor
Versão com travagem pneumática disponível sob consulta.
Produto Standard
| Características | Uni | H2RS6 | H2RS9 | H2RS11 RG | H2RS12 | H2RS14 | H2RS18 | H2RS18 RG |
| Peso total indicativo | t | 2,8 | 3,8 | 4,4 | 4,93 | 5,27 | 6,61 | 8,16 |
| Massa técnica total | t | 8,2 | 14,5 | 15,5 | 19,0 | 19,0 | 21,0 | 23,5 |
| M.M.T.A. no(s) eixo(s) (≤40 Km/h) | t | 5,2 | 11,5 | 12,5 | 16,0 | 16,0 | 18,0 | 20,5 |
| M.M.T.A. no ponto de engate | t | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 |
| Capacidade | m³ | 5,2 | 8,7 | 10,4 | 11,5 | 13,1 | 17,8 | 17,8 |
| Dimensões | – | – | – | – | ||||
| Interior da caixa | – | – | – | – | ||||
| Comprimento | m | 3,65 | 4,65 | 5,55 | 4,65 | 4,65 | 5,66 | 5,66 |
| Largura | m | 1,93 | 2,15/1,80 | 1,44 | 2,15/1,80 | 2,15/1,80 | 2,36/2,00 | 2,36/2,00 |
| Altura | m | 0,70 | 1,00 | 1,32 | 1,22 | 1,42 | 1,42 | 1,42 |
| Comprimento total | m | 6,52 | 7,58 | 8,20 | 7,21 | 7,21 | 8,32 | 8,53 |
| Largura total | m | 2,30 | 2,48 | 3,00 | 2,50 | 2,50 | 2,54 | 2,50 |
| Altura total | m | 2,38 | 2,89 | 2,92 | 2,98 | 3,33 | 3,38 | 3,50 |
| Altura da plataforma | m | 1,18 | 1,29 | 1,38 | 1,38 | 1,53 | 1,58 | 1,70 |
| Suspensão, eixo(s) e rodas | ||||||||
| Tipo de suspensão | – | – | – | – | Bogie | Bogie | Bogie | Bogie |
| Tipo de eixo | – | 1 Eixo Fixo | 1 Eixo Fixo | 1 Eixo Fixo | 2 Eixos Fixos | 2 Eixos Fixos | 2 Eixos Fixos | 2 Eixos Fixos |
| Quadrado – (N.º de pernos) | mm – (n.º) | 80 – (6) | 100 – (10) | 110 – (10) | 100 – (8) | 100 – (8) | 100 – (10) | 150 – (10) |
| Cubos | mm | 300 x 60 | 406 x 120 | 406 x 140 | 400 x 80 | 400 x 80 | 406 x 120 | 406 x 120 |
| Via | mm | 1600 | 1750 | 2150 | 1750 | 1750 | 2000 | 1900 |
| Rodas | – | 400/60-15.5 16PR | 425/65 R22.5 | 460/85 R38 | 385/65 R22.5 | 550/60 R22.5 16PR | 560/60 R22.5 | 600/55 R26.5 |
| Equipamento Standard | ||||||||
| Tomada de força | rpm | 540 | 540 | 540 | 540 | 540 | 1000 | 1000 |
| Número de rolos | – | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Diâmetro dos rolos sem-fim | mm | 990 | 800 | 755 | 755 | 755 | 755 | 755 |
| Tipo de tapete | – | Hidráulico | Hidráulico | Hidráulico | Hidráulico | Hidráulico | Hidráulico | Hidráulico |
| Número de correntes | – | 3 | 4 | 2 | 4 | 4 | 4 | 4 |
| Cardan | – | Embraiagem | Homocinético | Homocinético | Homocinético | Homocinético | Homocinético | Homocinético |
